在制造业数字化转型的浪潮中，铝材厂也在积极寻求创新的方式来提升生产效率和管理水平。图扑软件低代码数字孪生平台为铝材厂带来了全新的可视化解决方案，通过搭建 2D 组态可视化系统，实现了对铝材生产工艺流程的精准呈现与高效管理。
效果展示
铝材生产是一个复杂且精细的过程，涵盖多个关键环节，如脱硫、脱硝、熔炼、铸造、除尘、除气以及废水处理等。

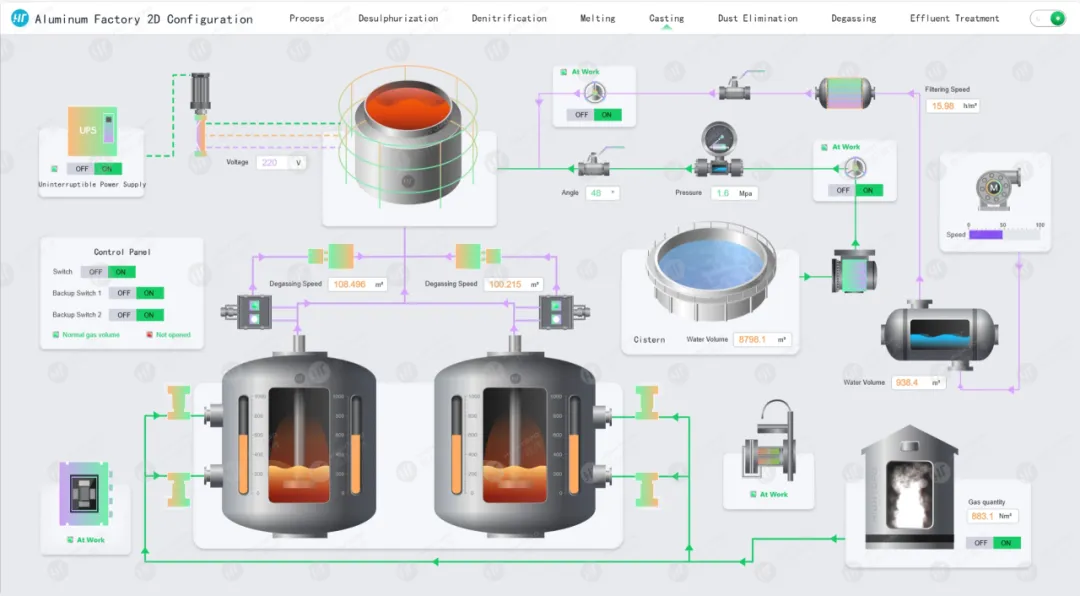

全新的 Low-Code 大屏组态，让各环节紧密相连、环环相扣，共同构成了铝材生产的完整链条。在总貌图中可以直观地查看到各个环节的联系。同时支持按钮点击查看单独工艺的组态页面。
图扑组态平台是一种用于工业自动化控制系统设计、配置和管理的集成开发环境，允许用户通过图形化、拖拽式的组态方法，快速构建和定制适合特定工业场景的应用软件，无需编写大量底层代码。
在组态界面设计搭建的过程中，可以运用图扑低代码数字孪生平台中的图标库、面板库进行快速拖拉拽搭建。
页面风格切换
铝材厂 2D 组态页面设计时，根据使用情景设计了两种风格的配色，夜班值守时的暗色系、日常白色简约风。切换按钮设计上加入了立体感，融合新拟态设计风格，浅蓝色清爽的颜色点缀增加了年轻活力的视觉感官体验。
通过图扑低代码数字孪生平台，用户即可根据系统搭建的铝材生产工业运行流程来实现整个可视化系统数据监控和维护。
系统分析
脱硫
脱硫，其原理是通过向烟气中喷入特定的脱硫剂，如石灰石浆液，让其与二氧化硫来一场激烈的 “化学反应”，使其转化为无害的石膏，从而大幅降低二氧化硫的排放，守护蓝天白云。
Limestone Slurry 石灰石浆液：石灰石浆液通常在脱硫等环节中使用，是将石灰石粉末与水混合形成的液体，可用于吸收和去除烟气中的硫化物等污染物。
Absorption Tower 吸收塔：吸收塔是一种重要设备，在脱硫、脱硝等工艺中，通过让气体与吸收剂（如石灰石浆液）充分接触，以去除其中的有害成分。
Process Water 工艺水：工艺水指在工业生产过程中用于各种用途的水，比如在铝厂生产中可能用于冷却、稀释、清洗等环节。
借助图扑低代码数字孪生平台搭建的 2D 组态可视化界面，能够实时监控脱硫剂的流量、浓度这些关键数据，确保脱硫反应始终处于最佳状态，一旦出现异常，便能迅速发出警报，方便工作人员根据实际情况进行调整，确保脱硫效果达到最佳，减少二氧化硫等污染物的排放，践行绿色生产理念。
脱硝
脱硝，常见的选择性催化还原 (SCR) 技术，在催化剂的助力下，利用氨气等还原剂与氮氧化物进行反应，将其还原为无害的氮气和水。

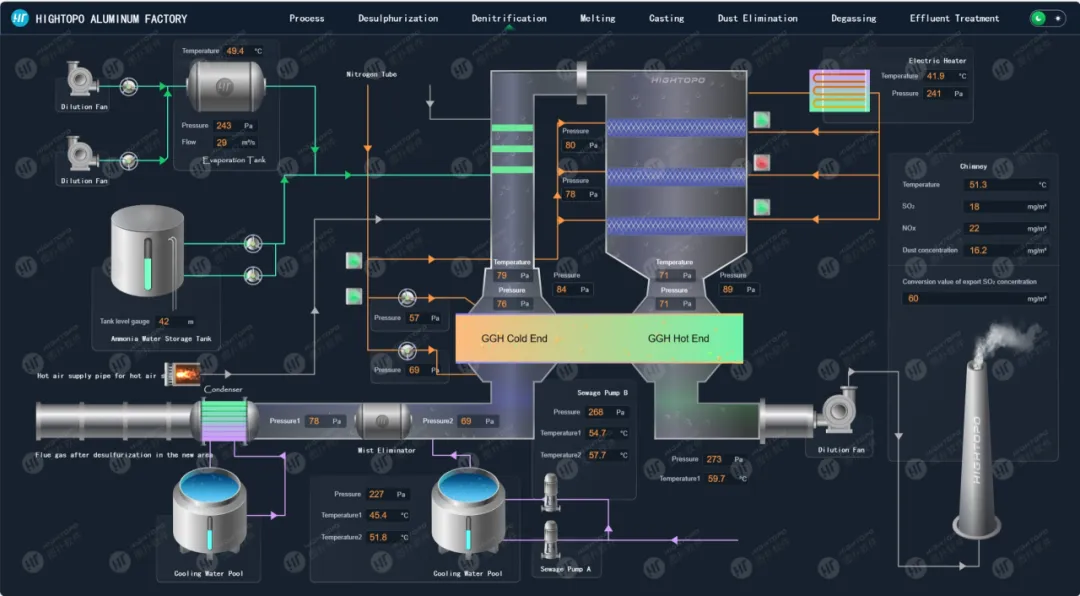

组态图紧密监测着反应器内的温度、氨气的喷射量等核心指标，精准控制反应进程，保证脱硝效率稳定达标，为环保事业筑牢坚实防线。
烧结
烧结，在这一高温环节中，混合均匀的铝矿石粉末与适量的添加剂被送进烧结机，历经一系列复杂的物理化学变化，逐渐融合、固结，形成坚实的烧结块，为后续工序奠定坚实基础。
2D 组态图对烧结温度、气氛等关键要素进行着严苛把控。温度、压力、流量、浓度等细微波动，任何可能影响烧结质量的因素都会被及时察觉，并第一时间反馈给操作人员，确保每一块烧结块的正常生产。
图扑大屏组态通过红黄色的渐变表示温度从高到低的变化，用细小颗粒代表物料的运输过程，形象逼真。
铸造
铸造环节，液态的铝水逐渐冷却、凝固，最终华丽变身为各种形状、规格的铝材成品。
图扑组态大屏对模具的温度、铝水的流速等关键参数进行着实时且精细的监控。它密切关注着冷却过程的每一个瞬间，确保冷却均匀、平稳，防止因应力不均而导致铝材出现裂纹、变形等瑕疵，用精准的控制为高品质铝材成品保驾护航。
图扑软件大屏组态通过类似“配置”的方式完成铝材厂工艺流程的数字孪生，稳定性高，对数据响应实时性高，工业组件丰富。它能适应多种工况环境，可用于工厂制造车间的 PMC（生产过程管理）。
除尘、除气
生产过程中，大量的粉尘、废气产生，不仅污染车间环境，还可能对设备造成损害，更可能会影响产品质量。通过布袋除尘、静电除尘等多种先进技术去除生产过程中的粉尘，同时采用其他专门技术将溶解在铝液中的氢气等有害气体精准去除。
组态图全方位、不间断地监控着这些净化设备的运行状态、关键参数，一旦发现设备参数异常，便立即发出预警，提醒工作人员及时维护、调整，确保生产环境始终清新洁净，为铝材品质的提升扫清障碍。
废水处理
铝材生产离不开水的参与，然而生产过程中产生的废水若未经处理直接排放，那将对环境造成巨大的危害。废水处理工序，便是铝材厂实现绿色可持续发展的关键步骤。
通过组态大屏，操作人员得以实时掌握废水处理的每一个环节、每一台设备的运行详情，精准调控药剂的投放量、水流的速度等关键参数，确保废水处理效果稳定达标。
相较于 InTouch/lFix/WinCC 这些传统组态软件，图扑基于 Web 的平台更适合 C/S 向 B/S 转型的大趋势，多元素丰富的可视化组件和支持快捷的数据绑定方式，可用于快速创建和部署，实现基于 Web 服务的实时数据监控与服务端的多用户访问等。平台可广泛应用于水系统、电力系统、石油、化工等领域，为各类工业场景提供 2D、2.5D、3D 多种清晰美观的可视化服务。
总结
图扑软件作为现代工业互联网领域的「新质生产力」，不单是拥有领先的自研 HT for Web 产品，为数字孪生/可视化提供核心支撑，更在于将卓越的设计品质和项目执行力结合，展现出在数字化解决方案领域的全面实力。
图扑软件先进的组态界面非常适用于实时监控系统的界面呈现，多年来已广泛应用于电信网络拓扑和设备管理，以及工业生产、城市园区、轨道交通、电力能源、仓储物流、化工冶金等工业自动化 (HMI/SCADA/MMI) 领域， 业务涵盖数据展示、态势感知、科学决策等全生命周期监控。将目光锁定在诸多产业链瓶颈环节，以数字技术与各领域融合应用为导向，推动行业跨界创新，致力成为我国工业互联网领域的国产化担当和图形组态领域的领导性品牌。
